Hat görüntülemeleri makinelerde, tesislerde ve binalarda proses parametrelerinin işletilmesi ve izlenmesi için kullanılır.
TD 03 – Metin Görüntüleme
Kompakt VIPA Metin Görüntüleme TD 03, arkadan aydınlatmalı LCD ekran aracılığıyla tanımlı mesaj metinlerini gösterir. Girişler ve çıkışlar ile proses parametreleri membran tuşlar aracılığıyla ayarlanabilir ve değiştirilebilir. Mesajların ve parametre bloğunun yapılandırması VIPA'dan TD Sihirbazı kullanılarak gerçekleştirilir. Menü dili olarak İngilizce ya da Almanca seçilebilir. Metin ekranı VIPA 11x, 21x, 31x, 51x CPU'ları ve Siemens ait S7-300/400 CPU'ları ile kullanılmak üzere tasarlanmıştır.

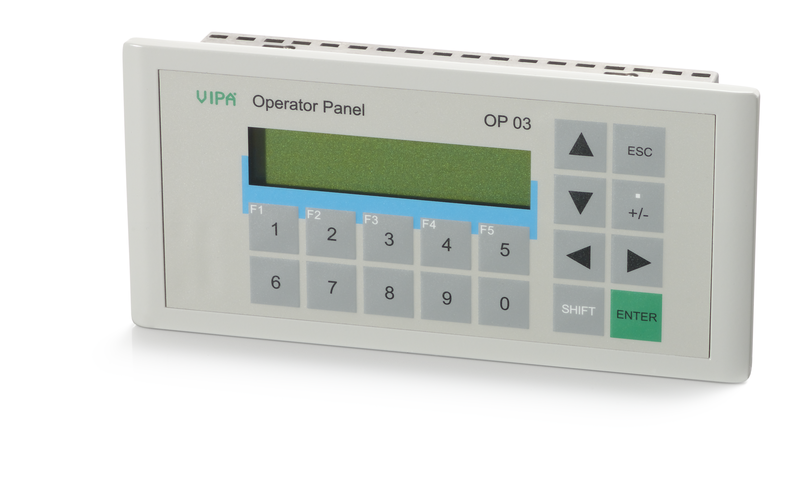

OP 03 – Operatör Paneli
VIPA Operatör Paneli OP 03, özellikle VIPA 11x, 21x, 31x, 51x CPU'ları ve Siemens S7-300/400 CPU'larıyla beraber küçük uygulamaların işletilmesi ve izlenmesine uygundur. MPI arabirimi aracılığıyla bir CPU'ya en fazla yedi OP ve bir OP 03'e en fazla 2 CPU bağlanabilir. İşletim bildirimlerinin ve verilerin yönetilmesi ve işlenmesi için 256 kBayt'lık kullanıcı belleği mevcuttur. Proje planlama VIPA OP-Manager ya da Siemens ProTool ile yürütülür.
CC 03 – Commander Compact
VIPA Commander Compact CC 03'te Siemens STEP7 ile programlanabilir bir PLC CPU entegre edilmiştir. 128 kBayt kullanıcı belleğinin yanı sıra, CPU'nun 16/24/32 kBayt program ve 24/32/40 kBayt yük belleği (sürüme bağlı olarak) vardır. Ayrıca, 16'şar dijital giriş ve çıkış entegre edilmiştir. CC 03, dörde varan 100V veya 200V modül ile genişletilebilir (sırasıyla 160 dijital giriş/çıkış ya da 32'ye varan analog giriş/çıkış desteklenir).
